| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | Coosai |
| সাক্ষ্যদান: | API6D,API607 |
| মডেল নম্বার: | SQ41F,SQ47F,SQ341F,SQ347F, |
| ন্যূনতম চাহিদার পরিমাণ: | ১ পিসি |
| মূল্য: | 300USD |
| প্যাকেজিং বিবরণ: | পলিউড কেস |
| ডেলিভারি সময়: | ২-১৫ সপ্তাহ |
| যোগানের ক্ষমতা: | প্রতি বছর 20000 পিসিএস |
| আকার: | এনপিএস ২ থেকে ৪৮ ইঞ্চি | চাপ: | 150lb থেকে 2500lb |
|---|---|---|---|
| তাপমাত্রা: | -196℃~610℃ নিম্ন তাপমাত্রা, সাধারণ তাপমাত্রা এবং উচ্চ তাপমাত্রা | শরীর এবং ট্রিম: | কাস্ট স্টিল, WCB,ASTM A105, ASTM A350 LF2, ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 CF8 |
| আসন উপাদান: | PTFE, RPTFE, DEVLON, Molon, PEEK,Metal Seat | বডি এবং স্টেম সিলিং: | Oring(FKM,FFKM NBR,FPM HNBR, VITON,EPDM, AFLAS), সর্পিল ক্ষত গ্যাসকেট (316SS+ গ্রাফাইট) প্যাকিং (গ্র |
| অপারেশন: | রেঞ্চ, লিভার, গিয়ারবক্স, বায়ুসংক্রান্ত, হাইড্রোলিক, বৈদ্যুতিক। | নকশা বৈশিষ্ট্য: | কাস্টিং, ফোর্জিং, ফুল বিয়ার, রিডাক্ট বিয়ার, ইন্টিগ্রেট বডি, থ্রি-পিসি বল ভালভ, সাইড এন্ট্রি ডিজাইন |
| লক্ষণীয় করা: | ১৫০ পাউন্ডের উপরের এন্ট্রি ভালভ,৪৮ ইঞ্চি ফুল-বোর বল ভালভ,ইন্টিগ্রেটেড বডি রিডাক্টড বোর বল ভ্যালভ |
||

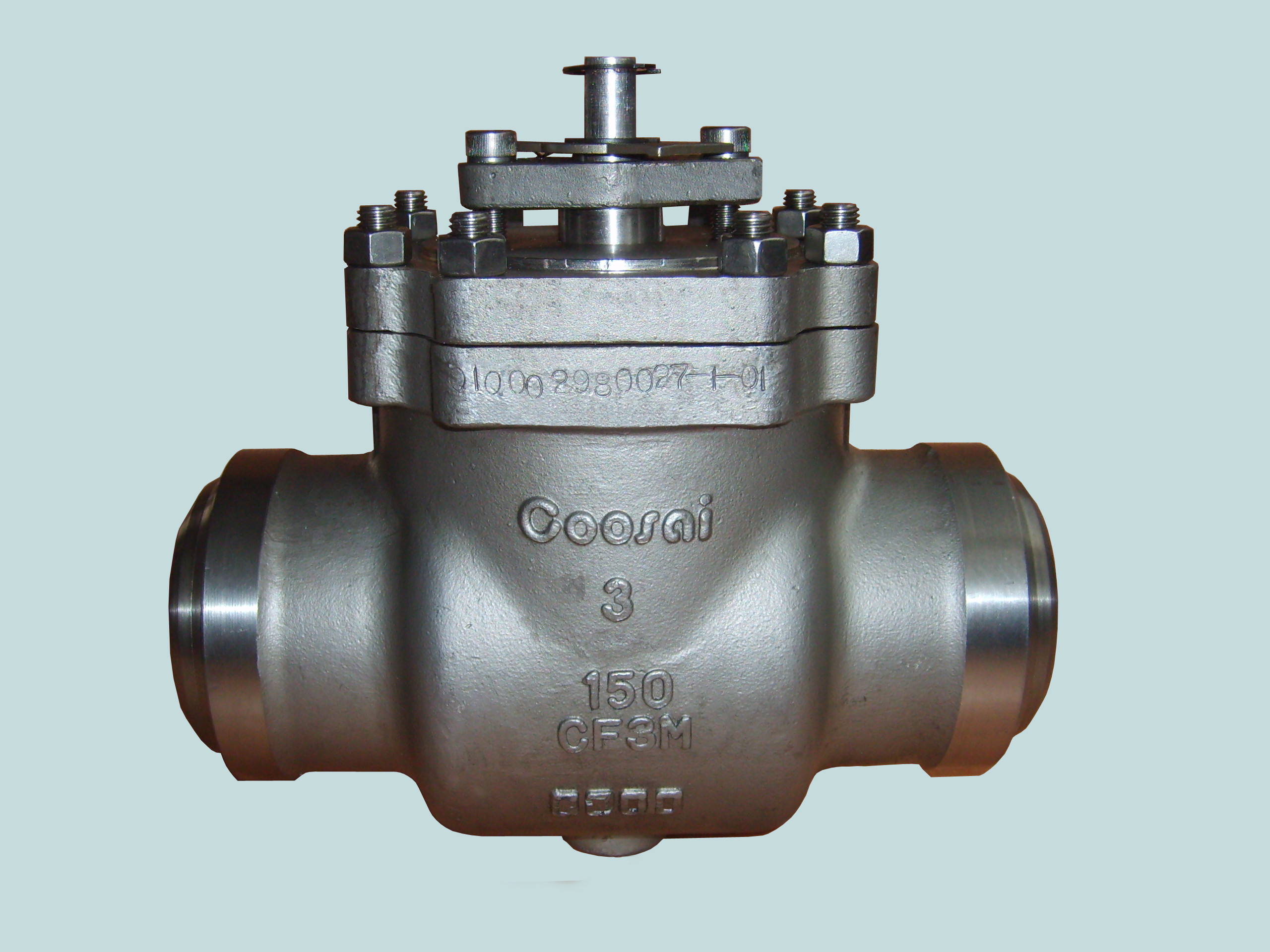

শীর্ষ এন্ট্রি বল ভালভ,অনলাইন রক্ষণাবেক্ষণ সহজ,অনলাইন প্রতিস্থাপন ও মেরামত,বাহ্যিক ফুটো হ্রাস
ডিজাইন ডেটা
ডিজাইন স্ট্যান্ডার্ডঃ API 6D,DIN3357-1, EN12516-1
মুখোমুখি মানঃ API6D, ASME B1610, DIN3202
সংযোগের মানঃ ASME B 16.5এএসএমই বি১৬।47, DIN 2543/4, ASME B 16.25
টেস্ট অ্যান্ড ইন্সপেক্ট স্ট্যান্ডার্ডঃ API 6D, API 598
কাজের তাপমাত্রাঃ -196°C~610°C
সংযোগের ধরনঃ RF,RTJ,FF,BW.BSPT,NPT
অমৃত পরিবেশঃNACE MR0175
ডিজাইন বৈশিষ্ট্য
1: পূর্ণ বা হ্রাসিত খাঁজ
2: সম্পূর্ণ শরীরের গঠন
3: ডাবল ব্লক এবং ব্লাড, ডাবল আইসোলেশন এবং ব্লাড ((DIB-1&DIB-2)
4: অগ্নিনির্বাপক নকশা ((API 607)
5: ব্লো-প্রুফ সিস্টেম
6: অ্যান্টি-স্ট্যাটিক ডিজাইন
7: স্ব-গভীরতা ত্রাণ
8: পলাতক নির্গমন পরীক্ষা (ঐচ্ছিক)
বলটি 4 ′′ এবং ছোট আকারের জন্য ট্রুনিয়ন এবং স্টেম দ্বারা স্থির করা হয়। 6 ′′ এবং বড় আকারের জন্য ট্রুনিয়ন প্লেট সমর্থন
ডাবল ব্লক ও ব্লাড (ডিবিবি)
যখন বলটি বন্ধ অবস্থানে থাকে, প্রতিটি আসন একই সময়ে আপ/ডাউন স্ট্রিম এবং শরীরের গহ্বরের মধ্যে প্রক্রিয়া মাধ্যমকে স্বাধীনভাবে সিল করে,এটি ড্রেন এবং ভেন্ট ভ্যালভের মাধ্যমে আটকে থাকা গহ্বরের চাপ (ডিবিবি) রক্তক্ষরণ করতে দেয়ডাবল ব্লক এবং রক্তপাত ফাংশন চাপের অধীনে ভালভ ফ্লাশ এবং আসন সঠিকভাবে সিলিং হয় কিনা তা যাচাই করা সম্ভব।
ডাবল আইসোলেশন এবং ব্লাড (ডিআইবি)
ডাবল পিস্টন এফেক্ট সিট, মাঝারি চাপ, উভয় আপস্ট্রিম এবং ডাউনস্ট্রিম পাশাপাশি শরীরের গহ্বরে, একটি ফলাফল থ্রাস্ট তৈরি করে যা বলের বিরুদ্ধে সিট রিংকে ঠেলে দেয়,ডাবল পিস্টন প্রভাব সঙ্গে ভালভ আসন রিং একটি গহ্বর চাপ ত্রাণ শরীরের গহ্বর মধ্যে অতিরিক্ত চাপের নির্মাণ কমাতে প্রয়োজন.
অগ্নিনির্বাপক নকশা
Coosai বল ভালভ 100% অগ্নি নিরাপদ পরীক্ষা পাস নিশ্চিত করে. Coosai বল ভালভ O- রিং সীল এবং ধাতু গ্রাফাইট স্পাইরাল ঘা gasket মাধ্যমে দুটি সিল নকশা প্রয়োগ করে. যখন ভালভ আগুন হয়,অ-ধাতব উপকরণ যেমন পিটিএফই আসন সীল, গ্যাসকেট,ও-রিং সিল,গাম ইত্যাদি ক্ষতিগ্রস্ত হবে,অন্তত ধাতু গ্রাফাইট স্পাইরাল ঘাটি গ্যাসকেট বাইরের স্তর একটি দ্বিতীয় সিল প্রদান করে। যখন নরম আসন পোড়া হয়,ধাতু আসন স্বয়ংক্রিয়ভাবে স্প্রিং প্ররোচিত অধীনে বল সঙ্গে একটি ধাতু সীল গঠন যা কার্যকরভাবে অভ্যন্তরীণ ফুটো এবং বাহ্যিক ফুটো নিয়ন্ত্রণ করবে. ভালভ ডিজাইন সম্পূর্ণরূপে API 607, API 6FA, BS 6755, JB / T 6899 এবং অন্যান্য মান অনুযায়ী,
উড়ন-প্রতিরোধী স্টেমঃ
স্টেম ইন্টিগ্রেটেড টি-টাইপ বৃত্তাকার কাঁধ সঙ্গে বল থেকে পৃথকভাবে তৈরি করা হয়, bland দ্বারা বজায় রাখা.(অন্যান্য ডিজাইন অনুরোধে উপলব্ধ)
অ্যান্টি-স্ট্যাটিক ডিভাইসঃ
স্প্রিং প্লাস গ্রাফাইট টাইপ অ্যান্টি-স্ট্যাটিক ডিভাইসগুলি সমস্ত ধাতব উপাদানগুলির মধ্যে বৈদ্যুতিক ধারাবাহিকতা বজায় রাখতে বল, স্টেম, গ্রন্থি ফ্ল্যাঞ্জ এবং শরীরের মধ্যে প্রয়োগ করা হয়।এবং সবচেয়ে কঠোর সেবা প্রয়োজনীয়তা কম প্রতিরোধের নিশ্চিত.
গ্রীস ইনজেকশন ডিভাইস
DN150 (NPS 6) & এর চেয়ে বড় জন্য, স্টেম এবং ভালভ সিট একটি সিলিং গ্রীস ইনজেকশন ডিভাইস দিয়ে সজ্জিত করা হয়। DN125 & এর চেয়ে ছোট জন্য,আমরা গ্রাহকের প্রয়োজনীয়তা অনুযায়ী সীল গ্রীস ইনজেকশন ডিভাইস প্রদান করতে পারেন. যখন ও-রিংটি দুর্ঘটনাক্রমে ক্ষতিগ্রস্ত হয়, ভ্যালভের সিট রিং এবং স্টেম ফুটোর মাধ্যমে মিডিয়াটি প্রতিরোধ করার জন্য সিলিং সিলিং দ্বারা সিল করা হয়।
সিলিং অপশন
নরম আসনঃ ধাতু থেকে ধাতু ও-রিং সিলিং
সহজ কাঠামো নির্ভরযোগ্য সিলিং কণা প্রযোজ্য নির্ভরযোগ্য সিলিং কম টর্ক গ্রাহকদের উচ্চ পূরণ
ব্যাপক অ্যাপ্লিকেশন কম খরচে। মিডিয়া অবস্থার সিলিং নির্ভরযোগ্যতা এবং কম টর্ক প্রয়োজনীয়তা
SQ41 উপরের প্রবেশদ্বার বল ভ্যালভ
প্রধান অংশের উপাদান
| না. | আনুষাঙ্গিকের নাম | উপাদান এএসটিএম |
| 1 | দেহ | A216 WCB/A105 |
| 2 | আসন | রবার রিং |
| 3 | সিট রিং | A182-F304 |
| 4 | সিলিং রিং | পিটিএফই |
| 5 | বল | গ্রাফাইট+F304 |
| 6 | স্টেম | A276 410 |
| 7 | সিলিং গ্যাসেল | পিটিএফই |
| 8 | ভ্যালভের ক্যাপ | A216 WCB/A105 |
| 9 | প্যাকিং | গ্রাফাইট |
| 10 | প্যাকিং গ্রন্থি | A216 WCB |
| 11 | স্টাড | A193 B7 |
| 12 | লিভার | A216 WCB |
| 13 | বাদাম | A194 2H |
| 14 | স্টাড | A193 B7 |
দ্রষ্টব্যঃ ভালভ সিরিজের প্রধান অংশ এবং সিলিং পৃষ্ঠের উপকরণ বিভিন্ন কাজের অবস্থা এবং গ্রাহকদের বিশেষ প্রয়োজনীয়তা অনুযায়ী ভিন্ন।
|
চাপ (ক্লাস) |
নামমাত্র ব্যাসার্ধ | ফ্ল্যাঞ্জ | সকেট ওয়েল্ডিং & থ্রেডেড সংযোগ | |||||||||
|
ডিএন (মিমি) |
এনপিএস (ইন) |
এল | ডি | ডি১ | ডি২ | বি | এফ | Z-Φ | L1 | এনপিটি" | d | |
| 150 | 15 | অর্ধেক | 108 | 90 | 60 | 44 | 10 | 2 | ৪-১৬ | 138 | অর্ধ ইঞ্চি | 23 |
| 20 | ৩/৪ | 117 | 100 | 70 | 52 | 11 | 2 | ৪-১৬ | 152 | 3/4 " | 28 | |
| 25 | 1 | 127 | 110 | 79.5 | 57 | 12 | 2 | ৪-১৬ | 165 | ১" | 35 | |
| 32 | 1¼ | 140 | 115 | 89 | 67 | 13.5 | 2 | ৪-১৬ | 178 | এক-চতুর্থাংশ | 43 | |
| 40 | 1½ | 165 | 125 | 98.5 | 73 | 15 | 2 | ৪-১৬ | 190.5 | দেড় ইঞ্চি | 49 | |
| 50 | 2 | 178 | 150 | 121 | 92 | 16.5 | 2 | ৪-১৯ | 216 | ২" | 62 | |
| 65 | 2½ | 190.5 | 180 | 140 | 105 | 18 | 2 | ৪-১৯ | 241 | আড়াই ইঞ্চি | 74 | |
| 80 | 3 | 203 | 190 | 152.5 | 127 | 19.5 | 2 | ৪-১৯ | 282 | ৩" | 90 | |
| 300 | 15 | অর্ধেক | 140 | 95 | 67 | 44 | 15 | 2 | ৪-১৬ | 140 | অর্ধ ইঞ্চি | 23 |
| 20 | ৩/৪ | 152 | 115 | 83 | 52 | 16.5 | 2 | ৪-১৯ | 152 | 3/4 " | 28 | |
| 25 | 1 | 165 | 125 | 89 | 57 | 18 | 2 | ৪-১৯ | 165 | ১" | 35 | |
| 32 | 1¼ | 178 | 135 | 98.5 | 67 | 19.5 | 2 | ৪-১৯ | 178 | এক-চতুর্থাংশ | 43 | |
| 40 | 1½ | 190.5 | 155 | 114.5 | 73 | 21.5 | 2 | ৪-২২ | 190.5 | দেড় ইঞ্চি | 49 | |
| 50 | 2 | 216 | 165 | 127 | 92 | 23 | 2 | ৮-১৯ | 216 | ২" | 62 | |
| 65 | 2½ | 241 | 190 | 149.5 | 105 | 26 | 2 | ৮-২২ | 241 | আড়াই ইঞ্চি | 74 | |
| 80 | 3 | 282 | 210 | 168.5 | 127 | 29 | 2 | ৮-২২ | 282 | ৩" | 90 | |
| 600 | 15 | অর্ধেক | 165 | 95 | 67 | 44 | 21.5 | 7 | ৪-১৬ | 165 | অর্ধ ইঞ্চি | 23 |
| 20 | ৩/৪ | 190.5 | 115 | 83 | 52 | 23 | 7 | ৪-১৯ | 190.5 | 3/4 " | 28 | |
| 25 | 1 | 216 | 125 | 89 | 57 | 24.5 | 7 | ৪-১৯ | 216 | ১" | 35 | |
| 32 | 1¼ | 229 | 135 | 98.5 | 67 | 28 | 7 | ৪-১৯ | 229 | এক-চতুর্থাংশ | 43 | |
| 40 | 1½ | 241 | 155 | 114.5 | 73 | 29.5 | 7 | ৪-২২ | 241 | দেড় ইঞ্চি | 49 | |
| 50 | 2 | 292 | 165 | 127 | 92 | 32.5 | 7 | ৮-১৯ | 292 | ২" | 62 | |
| 65 | 2½ | 330 | 190 | 149.5 | 105 | 36 | 7 | ৮-২২ | 330 | আড়াই ইঞ্চি | 74 | |
| 80 | 3 | 356 | 210 | 168.5 | 127 | 39 | 7 | ৮-২২ | 356 | ৩" | 90 | |
SQ347 SQ347উপরের প্রবেশদ্বার বল ভালভ
বাহ্যিক মাত্রা
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস | আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | b | এফ | Z-φd | ||
| আরএফ | বি ডব্লিউ | |||||||||
| 150 | 150 | 6 | 559 | 559 | 280 | 241 | 216 | 2 | ৮-φ২২ | |
| 200 | 8 | 660 | 660 | 343 | 298.5 | 270 | 2 | ৮-φ২২ | ||
| 250 | 10 | 787 | 787 | 407 | 362 | 324 | 2 | ১২-φ25 | ||
| 300 | 12 | 838 | 838 | 483 | 432 | 381 | 2 | ১২-φ25 | ||
| 350 | 14 | 889 | 889 | 534 | 476 | 412.8 | 2 | ১২-φ29 | ||
| 400 | 16 | 991 | 991 | 597 | 540 | 470 | 2 | ১৬-φ29 | ||
| 450 | 18 | 1092 | 1092 | 635 | 578 | 533.4 | 2 | ১৬-φ32 | ||
| 500 | 20 | 1194 | 1194 | 699 | 635 | 584 | 2 | ২০-φ32 | ||
| 600 | 24 | 1397 | 1397 | 813 | 749 | 692 | 2 | ২০-φ35 | ||
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস | আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | এফ | Z-φd | |||
| আরএফ | আরজে | বি ডব্লিউ | ||||||||
| 300 | 150 | 6 | 559 | 559 | 559 | 318 | 270 | 216 | 2 | ১২-φ২২ |
| 200 | 8 | 660 | 660 | 660 | 381 | 330 | 270 | 2 | ১২-φ২৫ | |
| 250 | 10 | 787 | 787 | 787 | 445 | 387.4 | 324 | 2 | ১৬-φ29 | |
| 300 | 12 | 838 | 838 | 838 | 521 | 450.8 | 381 | 2 | ১৬-φ32 | |
| 350 | 14 | 889 | 889 | 889 | 584 | 514.4 | 412.8 | 2 | ২০-φ32 | |
| 400 | 16 | 991 | 991 | 991 | 648 | 571.5 | 470 | 2 | ২০-φ35 | |
| 450 | 18 | 1092 | 1092 | 1092 | 711 | 628.6 | 533.4 | 2 | ২৪-φ35 | |
| 500 | 20 | 1194 | 1194 | 1194 | 775 | 685.8 | 584 | 2 | ২৪-φ35 | |
| 600 | 24 | 1397 | 1397 | 1397 | 915 | 812.8 | 692 | 2 | ২৪-φ41 | |
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস |
আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | এফ | Z-φd | |||
| আরএফ | আরজে | বি ডব্লিউ | ||||||||
| 600 | 150 | 6 | 559 | 562 | 559 | 356 | 292 | 216 | 7 | ১২-φ২৯ |
| 200 | 8 | 660 | 664 | 660 | 420 | 349 | 270 | 7 | ১২-φ৩২ | |
| 250 | 10 | 787 | 791 | 787 | 508 | 432 | 324 | 7 | ১৬-φ35 | |
| 300 | 12 | 838 | 841 | 838 | 559 | 489 | 381 | 7 | ২০-φ35 | |
| 350 | 14 | 889 | 891 | 889 | 603 | 527 | 413 | 7 | ২০-φ38 | |
| 400 | 16 | 991 | 994 | 991 | 686 | 603 | 470 | 7 | ২০-φ41 | |
| 450 | 18 | 1092 | 1095 | 1092 | 743 | 654 | 533 | 7 | ২০-φ45 | |
| 500 | 20 | 1194 | 1200 | 1194 | 813 | 724 | 584 | 7 | ২৪-φ45 | |
| 600 | 24 | 1397 | 1406 | 1397 | 940 | 838 | 692 | 7 | ২৪-φ51 | |
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস | আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | এফ | Z-φd | |||
| আরএফ | আরজে | বি ডব্লিউ | ||||||||
| 900 | 100 | 4 | 457 | 460 | 457 | 290 | 235 | 157 | 7 | ৮-φ৩২ |
| 150 | 6 | 610 | 613 | 610 | 381 | 317.5 | 216 | 7 | ১২-φ৩২ | |
| 200 | 8 | 737 | 740 | 737 | 470 | 393.5 | 270 | 7 | ১২-φ38 | |
| 250 | 10 | 838 | 841 | 838 | 545 | 459.5 | 324 | 7 | ১৬-φ38 | |
| 300 | 12 | 965 | 968 | 965 | 610 | 533.5 | 381 | 7 | ২০-φ38 | |
| 350 | 14 | 1029 | 1038 | 1029 | 640 | 559 | 413 | 7 | ২০-φ41 | |
| 400 | 16 | 1130 | 1140 | 1130 | 705 | 616 | 470 | 7 | ২০-φ45 | |
| 450 | 18 | 1219 | 1232 | 1219 | 785 | 686 | 533 | 7 | ২০-φ51 | |
| 500 | 20 | 1321 | 1334 | 1321 | 855 | 749.5 | 584 | 7 | ২০-φ54 | |
| 600 | 24 | 1549 | 1568 | 1549 | 1040 | 902 | 692 | 7 | ২০-φ67 | |
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস | আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | এফ | Z-φd | |||
| আরএফ | আরজে | বি ডব্লিউ | ||||||||
| 1500 | 100 | 4 | 546 | 549 | 546 | 310 | 241.5 | 157 | 7 | ৮-φ৩৫ |
| 150 | 6 | 705 | 711 | 705 | 395 | 317 | 216 | 7 | ১২-φ38 | |
| 200 | 8 | 832 | 841 | 832 | 485 | 393.5 | 270 | 7 | ১২-φ৪৫ | |
| 250 | 10 | 991 | 1000 | 991 | 585 | 482.5 | 324 | 7 | ১২-φ51 | |
| 300 | 12 | 1130 | 1146 | 1130 | 675 | 517.5 | 381 | 7 | ১৬-φ54 | |
| 350 | 14 | 1257 | 1276 | 1257 | 750 | 635 | 413 | 7 | ১৬-φ60 | |
| 400 | 16 | 1384 | 1407 | 1384 | 825 | 705 | 470 | 7 | ১৬-φ67 | |
|
চাপ (ক্লাস) |
নামমাত্র ব্যাস | আকার | ||||||||
| মিমি | ইনক | এল | ডি | ডি১ | ডি২ | এফ | Z-φd | |||
| আরএফ | আরজে | বি ডব্লিউ | ||||||||
| 2500 | 100 | 4 | 673 | 683 | 673 | 355 | 273 | 157 | 7 | ৮-φ৩৫ |
| 150 | 6 | 914 | 927 | 914 | 485 | 368.5 | 216 | 7 | ৮-φ41 | |
| 250 | 8 | 1022 | 1038 | 1022 | 550 | 438 | 270 | 7 | ১২-φ54 | |
| 300 | 10 | 1270 | 1292 | 1270 | 675 | 540 | 324 | 7 | 12φ67 | |
| 300 | 12 | 1422 | 1445 | 1422 | 760 | 619 | 381 | 7 | ১২-φ73 | |
