উপাদান: | কার্বন ইস্পাত, স্টেইনলেস স্টীল | অ্যাকচুয়েটর: | নিউম্যাটিক অ্যাক্টিভেশন/ইলেকট্রিক অ্যাক্টিভেশন |
---|---|---|---|
সংযোগ: | ফ্ল্যাঞ্জ | গণমাধ্যম: | পাল্প ও পেপার, পেট্রোকেমিক্যাল, প্রিন্টিং ও ডাইং, ফার্মেসি/, পানীয় ও খাদ্য |
লক্ষণীয় করা: | nps 3" নিউম্যাটিক অপারেটেড বোল ভালভ,ফ্ল্যাঞ্জযুক্ত নিউম্যাটিক অপারেটেড বল ভ্যালভ,বায়ুসংক্রান্ত ফ্ল্যাঞ্জ টাইপ বল ভালভ |
ফ্ল্যাঞ্জ টাইপ সেগমেন্ট বল ভালভ,পেপার এবং পল্প ভালভ,প্লুমেটিক অ্যাকচুয়েটর সেগমেন্ট বল ভালভ

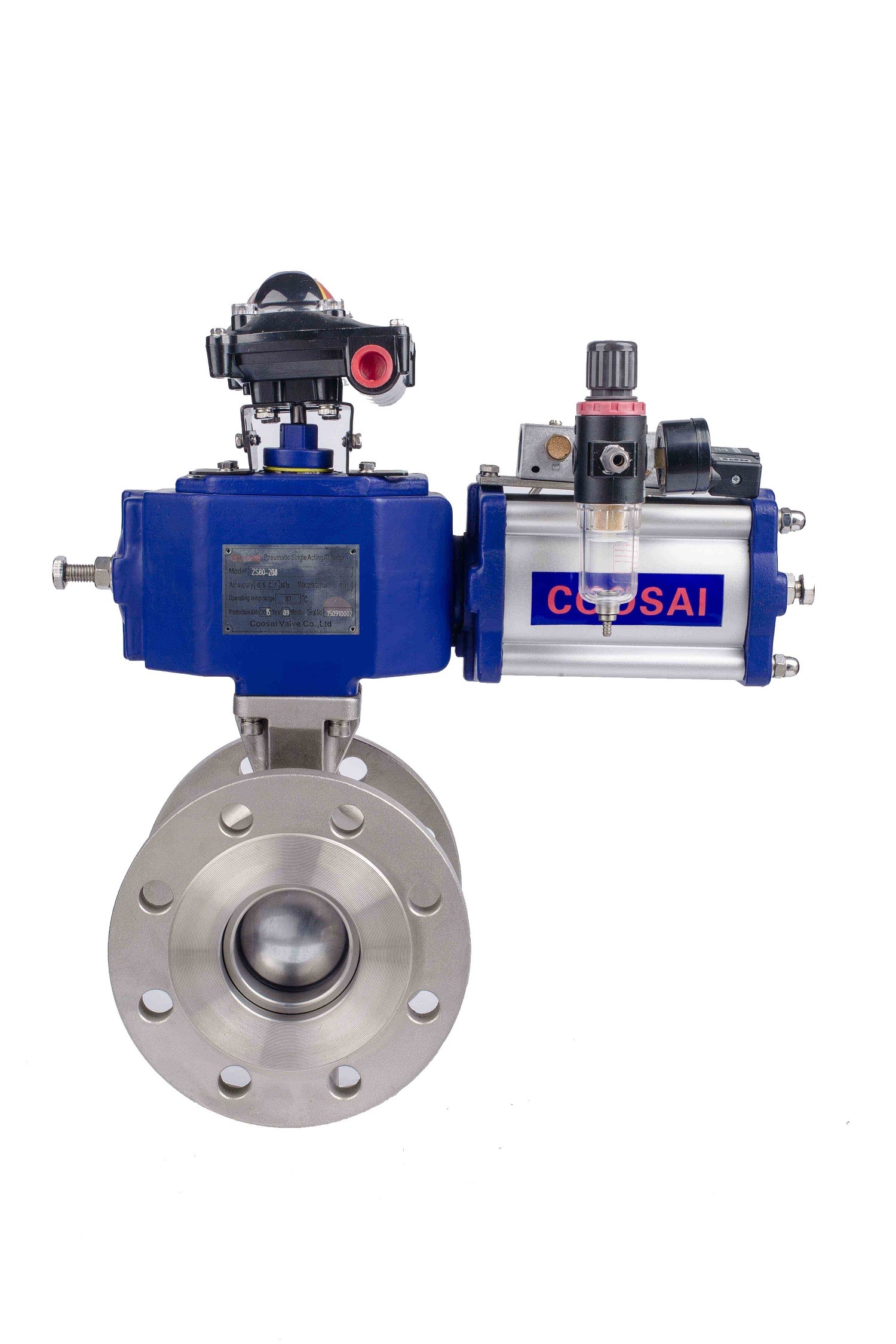

Coosai flange type segment Ball valve combines the advantage of globe control valve with the eccficiency of a rotary ball valve which satsfify the needs for throttle and shut off of flow within automatic process industry.ভি-নট ডিজাইনের সেগমেন্ট বলটিতে শক্তিশালী কাটিয়া শক্তি এবং স্ব-পরিচ্ছন্নতার ফাংশন রয়েছে।প্রবাহের সঠিক নিয়ন্ত্রণের দিকে পরিচালিত করেএটি বেশিরভাগ কাগজ এবং পল্প প্রক্রিয়া অ্যাপ্লিকেশনগুলির জন্য আদর্শ ভালভ।
প্রযুক্তিগত তথ্য
আকার:
DN 25~500mm NPS 1 ′′-20 ′′ (ফ্ল্যাঞ্জ টাইপ)
আসনের উপাদানঃ
স্থিতিস্থাপকঃ পিটিএফই/আরপিটিএফই/পিইইকে/ডিভলন/নাইলন
ধাতুঃ টংস্টেন কার্বাইড/স্যাটেলাইট/নি৬০
চাপের রেটিংঃ
PN 10/16
এএনএসআই ১৫০/৩০০
অ্যাকচুয়েটর:
ওয়ার্ম গিয়ার/নিউম্যাটিক/ইলেকট্রিক
স্ট্যান্ডার্ডঃ
ফ্ল্যাঞ্জ সংযোগঃআইএসএ এস৭৫।04, আইইসি/ডিআইএন 534-3-2
সংযোগ মানঃ ASME B16.5 / EN 1092-1
টেস্ট অ্যান্ড ইন্সপেক্ট স্ট্যান্ডার্ডঃ DIN3230, ISO5208, ANSI /FCI 70-2,
চাপ এবং তাপমাত্রা রেটিং স্ট্যান্ডার্ডঃ ASME B1634
বৈশিষ্ট্য
1. চমৎকার সিলিং ক্ষমতা - ক্লাস V স্ট্যান্ডার্ড
2ভি-নট এর সুনির্দিষ্ট কনট্যুরিং বিস্তৃত প্রবাহ অ্যাপ্লিকেশনগুলির জন্য চমৎকার নিয়ন্ত্রণ বৈশিষ্ট্য প্রদান করে।
3শক্ত স্ব-নিয়ন্ত্রিত ধাতব আসন বিকল্প উচ্চ তাপমাত্রা অ্যাপ্লিকেশন বা slurries জন্য আদর্শভাবে উপযুক্ত।
4. বল এবং সিলের মধ্যে কাঁচি কার্যকারিতা মসৃণ, অ-বদ্ধ অপারেশন-ফাইবার বা স্লারি অ্যাপ্লিকেশনগুলির জন্য নিখুঁত।
5সিট বদলানো সহজ, ভ্যালভ মেরামতের খরচ কম।
6. প্রবাহ পথের মাধ্যমে সীমাবদ্ধ sreaight সঙ্গে ভারী দায়িত্ব নির্মাণ উচ্চ ক্ষমতা দেয়।
7. স্প্রিং লোড সিট বল সঙ্গে ক্রমাগত যোগাযোগ বজায় রাখে, উন্নত সিলিং কর্মক্ষমতা প্রদান করে.
8উচ্চতর trunnion ভারবহন প্রযুক্তি চমৎকার abrasion প্রতিরোধের জন্য ইঞ্জিনিয়ারিং করা হয়।
9শ্যাফ্ট এবং বলের মধ্যে স্প্লিনযুক্ত সংযোগ সুনির্দিষ্ট নিয়ন্ত্রণ এবং কম হিস্টেরিসিস নিশ্চিত করে।
সেগমেন্ট বল vavle এর অংশ তালিকা
না, না। | অংশের নাম | Qty | উপাদান | ||
1 | দেহ | 1 | ডব্লিউসিবি | CF8 | সিএফ৮এম |
2 | বল | 1 | CF8+Cr | CF8+Cr | CF8M+Cr |
3 | পিন | 2 | এস এস ৩০৪ | এস এস ৩০৪ | এস এস ৩১৬ |
4 | আসন | 1 | এসএস৩০৪+এসটিএল | এসএস৩০৪+এসটিএল | এসএস৩১৬+এসটিএল |
5 | বসন্ত | 1 | এস এস ৩১৬ | এস এস ৩১৬ | এস এস ৩১৬ |
6 | ও রিং | 1 | ফ্লুরো রবার | ফ্লুরো রবার | ফ্লুরো রবার |
7 | href="#/javascript:;" স্বয়ং তৈলাক্তকরণলেয়ারিং | 1 | এসএস৩০৪+পিটিএফই | এসএস৩০৪+পিটিএফই | এসএস৩১৬+পিটিএফই |
8 | নীচের স্তম্ভ | 1 | 20Cr13 | এস এস ৩০৪ | এস এস ৩১৬ |
9 | ও রিং | 1 | ফ্লুরো রবার | ফ্লুরো রবার | ফ্লুরো রবার |
10 | কভার | 1 | ডব্লিউসিবি | CF8 | সিএফ৮এম |
11 | গ্যাসেট | 1 | পিটিএফই | পিটিএফই | পিটিএফই |
12 | সিলিং সামঞ্জস্য করুন | 1 | পিটিএফই | পিটিএফই | পিটিএফই |
13 | ফ্ল্যাট গ্যাসকেট | 4 | Q235 | এস এস ৩০৪ | এস এস ৩১৬ |
14 | বোল্ট | 4 | 25 | এস এস ৩০৪ | এস এস ৩১৬ |
15 | স্টাড | 2 | 25 | এস এস ৩০৪ | এস এস ৩১৬ |
16 | স্বয়ং তৈলাক্তকরণ লেয়ারিং | 1 | এসএস৩০৪+পিটিএফই | এসএস৩০৪+পিটিএফই | এসএস৩১৬+পিটিএফই |
17 | পিন | 1 | 20Cr13 | এস এস ৩০৪ | এস এস ৩১৬ |
18 | প্যাকিং | 1 | পিটিএফই | পিটিএফই | পিটিএফই |
19 | সিলিং প্যাকিং | ১ সেট | পিটিএফই | পিটিএফই | পিটিএফই |
20 | প্যাকিং | 1 | পিটিএফই | পিটিএফই | পিটিএফই |
21 | গ্রন্থি | 1 | ডব্লিউসিবি | CF8 | সিএফ৮এম |
22 | বাদাম | 2 | 35 | এস এস ৩০৪ | এস এস ৩১৬ |
23 | উপরের স্তম্ভ | 1 | 20Cr13 | এস এস ৩০৪ | এস এস ৩১৬ |
সেগমেন্ট বল ভালভের প্রবাহ বৈশিষ্ট্য
সেগমেন্ট বল ভালভের টর্ক
আকার |
স্বাভাবিক চাপ PN16, সর্বোচ্চ চাপের অধীনে টর্ক 1.0Mpa ((ধাতব আসন) | স্বাভাবিক চাপ PN16, Max.pressure 1.0Mpa (নরম আসন) এর অধীনে টর্ক | স্বাভাবিক চাপ PN25, সর্বোচ্চ চাপের অধীনে টর্ক 2.0Mpa ((নরম & ধাতব আসন) | স্বাভাবিক চাপ PN40, সর্বোচ্চ চাপের অধীনে টর্ক 3.0Mpa ((নরম & ধাতব আসন) | স্বাভাবিক চাপ PN63, সর্বোচ্চ চাপের অধীনে টর্ক 5.0Mpa ((নরম & ধাতব আসন) |
DN25 | 20 | 20 | 30 | 70 | 150 |
DN32 | 25 | 25 | 36 | 90 | 230 |
DN40 | 30 | 30 | 40 | 140 | 270 |
DN50 | 35 | 35 | 42 | 150 | 520 |
DN65 | 50 | 50 | 62 | 300 | 640 |
DN80 | 60 | 80 | 95 | 300 | 640 |
DN100 | 80 | 120 | 140 | 420 | 900 |
DN125 | 110 | 180 | 220 | 600 | 1600 |
DN150 | 170 | 300 | 360 | 950 | 1600 |
DN200 | 240 | 500 | 590 | 1500 | 2700 |
DN250 | 430 | 900 | 1100 | 2300 | 4700 |
DN300 | 600 | 1400 | 1500 | 3500 | 7000 |
DN350 | 1200 | 2000 | 2500 | 6200 | 9300 |
DN400 | 1800 | 3200 | 4000 | 7200 | 13000 |
DN450 | 3000 | 4500 | 5600 | 11000 | 17300 |
DN500 | 4600 | 6500 | 8200 | 12500 | 22000 |
